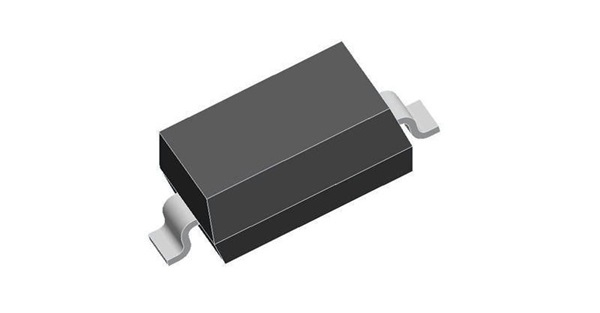

一、靜電二極管的定義與基本原理

靜電二極管，也被稱為ESD保護二極管，是一種專門設計用于抑制靜電放電（ESD）干擾的半導體器件。其核心功能在于，當外部靜電電壓突然升高時，能夠迅速導通，將過電壓引入地線，從而避免后級電路因電壓過沖而遭受損壞。在電路正常運行狀態下，靜電二極管呈現出高阻抗特性，幾乎不會對信號或電源的正常傳輸產生任何影響。

其工作原理基于PN結的導通特性。具體而言，當電壓未達到擊穿電壓時，器件處于不導通狀態；而一旦靜電脈沖超過設定的閾值電壓，它便能在納秒級時間內快速響應，將電荷有效釋放，實現對瞬時過電壓的鉗制。

二、靜電二極管的關鍵作用

（一）精準鉗制過壓，守護芯片安全

在微處理器、射頻模塊、傳感器等對電壓波動極為敏感的元件周邊，靜電二極管廣泛應用于電源或信號輸入端口。例如，當用戶在干燥環境中觸摸USB接口，或者插拔HDMI電纜時，極易產生靜電放電現象。此時，ESD二極管能夠在極短時間內迅速動作，將超過安全電壓的部分精準引導至地，如同一位忠于職守的衛士，牢牢守護著芯片，防止其被擊穿。

（二）超快速響應，阻斷損傷根源

靜電放電的沖擊時間極短，通常僅持續數納秒。而靜電二極管恰恰在應對這一超短時間尺度的電壓突變方面表現出色。與傳統的過壓防護手段，如壓敏電阻、保險絲等相比，靜電二極管在響應速度和精準度上具有顯著優勢。它能夠在電壓突變的最初瞬間就精準阻斷風險源，有效防止損傷積累。

（三）雙向保護，應對復雜信號挑戰

在眾多實際應用場景中，信號線不僅可能遭遇正極性靜電沖擊，還有可能面臨負極性沖擊。部分靜電二極管采用雙向?qū)ΨQ結構，能夠同時抑制正負方向的瞬態過電壓。這一特性使其在通訊總線、差分信號系統（如USB、HDMI、CAN總線）等復雜信號環境中展現出卓越的防護能力，確保信號傳輸?shù)耐暾院头€(wěn)定性。

（四）極低漏電，保障信號純凈傳輸

靜電二極管在正常工作狀態下，其漏電流極低，不會引入額外的功耗，也不會對數據傳輸造成干擾。這一性能特點使其在高速數字通信線路中具有廣泛的應用前景。例如，在高速USB、LVDS、Ethernet等接口的保護設計中，靜電二極管能夠與高速信號傳輸完美兼容，確保信號的純凈與穩定。

（五）適應復雜應用環境，可靠性強

現代電子產品的使用環境日益復雜多變，戶外監控設備、車載中控系統、工業傳感節點等都可能面臨頻繁的人為接觸、高濕、高溫等嚴苛挑戰。高等級ESD保護管通常具備良好的耐溫性和抗老化特性，能夠適應各種復雜環境條件，確保在長期運行過程中始終保持穩定的性能，為電子設備提供可靠的保護。

三、靜電二極管的實際應用案例

以一款智能手環的設計為例，USB充電口是典型的靜電高發區域。當用戶在干燥環境中觸摸接口時，可能瞬間產生高達數千伏的靜電電壓。設計人員在USBD+、D-信號線上各并聯一個ESD抑制二極管，選用了具備1ns內導通速度、電容小于1pF的高性能型號。實際測試結果表明，該防護設計能夠有效降低靜電沖擊導致的通信異常次數，顯著提升產品的穩定性。自該設計應用以來，產品售后因接口失效的案例也大幅減少，充分證明了靜電二極管在實際應用中的卓越防護效果。
