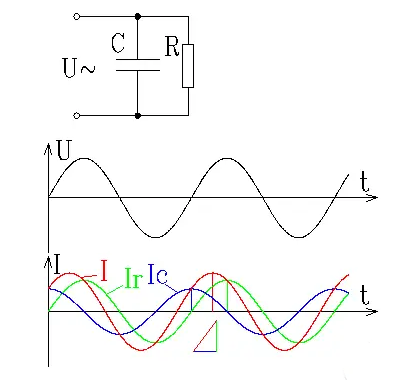

RC并聯電路由一個電阻與一個電容并聯構成。當 RC 并聯電路接入一定頻率的正弦波信號時，電阻上的電流與電壓保持同相位，計算公式為 Ir = U/R；而電容上的電流則超前于電壓四分之一個周期，其電流大小為 Ic = U/Xc（Xc 表示電容的容抗）?？傠娏鞯拇笮】赏ㄟ^勾股定理計算，即 I = √(Ir² + Ic²)。此外，還可運用直角三角形形象地表示電流的相位與大小關系，并結合三角函數進行相關計算。

RC 串聯電路

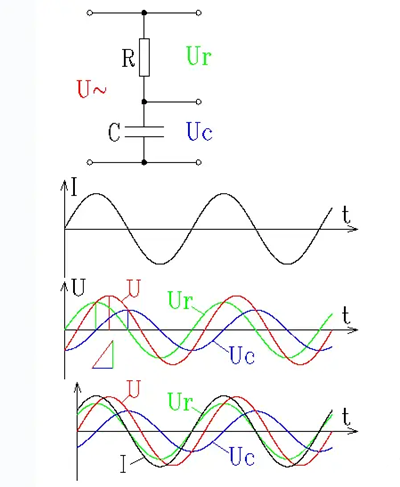

RC 串聯電路由一個電阻和一個電容串聯組成。在 RC 串聯電路中，直接求算一定電壓下的電流較為復雜，可先推導出關系式，再進行反向計算。假設某一頻率的正弦波交流電 I 流過 RC 串聯電路，可求得電阻上的電壓 Ur = I·R，電容上的電壓 Uc = I·Xc，Ur 與 Uc 的相位相差四分之一個周期?？傠妷?U = √(Ur² + Uc²) = I·√(R² + Xc²)，同樣可用直角三角形表示電壓的相位與大小關系。由此可得，當在 RC 串聯電路施加電壓 U 時，電流 I = U / √(R² + Xc²)，且電流波形超前于電壓波形。

RC 串并聯電路

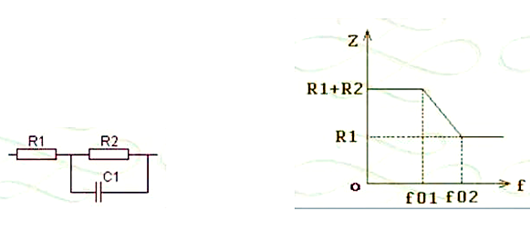

RC 串并聯電路存在兩個轉折頻率 f?? 和 f??，其計算公式分別為：

f?? = 1 / (2πR?C?)

f?? = 1 / [2πC?(R?R? / (R? + R?))]

當信號頻率低于 f?? 時，電容 C? 相當于開路，此時電路總阻抗為 R? + R?；當信號頻率高于 f?? 時，電容 C? 相當于短路，電路總阻抗變?yōu)?R?；而當信號頻率介于 f?? 和 f?? 之間時，電路總阻抗則在 R? + R? 到 R? 之間變化。

積分電路與微分電路

積分電路 ：其作用在于消減變化量，突出不變量。構成 RC 積分電路的條件為時間常數 RC ≥ Tk（Tk 為脈沖周期）。積分電路能夠?qū)⒕匦蚊}沖波轉換為鋸齒波或三角波，還可將鋸齒波轉換為拋物波。其原理基于電容的充放電過程，需要強調的是，為保證積分效果，電路的時間常數必須大于或等于輸入波形寬度的 10 倍。

微分電路 ：主要功能是消減不變量，突出變化量。微分電路可將矩形波轉換為尖脈沖波，其輸出波形僅反映輸入波形的突變部分，即僅在輸入波形發生突變的瞬間才有輸出，對恒定部分無輸出。輸出的尖脈沖波形寬度與電路的時間常數 RC 相關，RC 越小，尖脈沖越尖銳，反之則越寬。為了實現有效的波形變換，微分電路的 RC 必須遠小于輸入波形的寬度，通常 RC 小于或等于輸入波形寬度的 1/10 即可。
