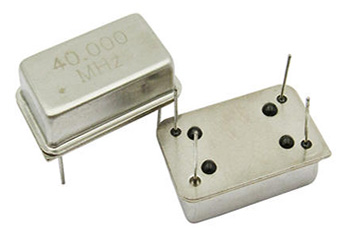

晶振在電子設備中占據著關鍵地位，為眾多智能設備提供精準的頻率參考。在實際應用中，有源和無源四腳晶體振蕩器較為常見，但它們之間的區別容易混淆。以下是快速識別有源、無源四腳晶振的詳細分析。
引腳數評估
可以初步根據晶體振蕩器的引腳數來區分。雙極晶體振蕩器一般結構簡單，無需額外電源即可與外部電路運行。而四腳晶體振蕩器需要進一步區分：
當晶體振蕩器有引腳標記點時，通常是有源晶振。
若晶振沒有標點且引腳結構對稱，很大程度上是無源晶振。
觀察厚度差異
四腳晶振的厚度是一個有效的鑒定依據。有源晶振因含有集成的諧振電路，厚度往往比無源晶振略厚。相比之下，無源晶體振蕩器主要由石英晶體晶片構成，結構簡單，厚度較薄。
標記點評估輔助
有源晶體振蕩器外殼上通常印有標記點，用于指示引腳 1 的位置。從標記點開始，沿逆時針方向依次為引腳 2、引腳 3、引腳 4，這種設計便于快速識別。
無源晶振引腳功能分配不同，可以通過萬用表檢測來準確區分：
萬用表一端接地，測試晶振對角引腳。若無連接或只部分連接，一般是有源晶振。
如果兩個對角引腳完全連接，則可能是無源晶振。
分析示例
以無源晶振 YSX321SL 為例，其有四個引腳，引腳排列簡單，引腳 1 和 3 為信號輸入和輸出引腳，引腳 2 和 4 用于接地或浮地，非極化設計便于安裝。
而有源晶振 YSO110TR 系列引腳排列復雜：引腳 1 不接地，引腳 2 接地，引腳 3 為信號輸出，引腳 4 為電源輸入。有源晶體振蕩器需要額外電源支持，且具有明顯的方向依賴性。
總結
運用上述方法可以快速區分有源和無源四腳晶體振蕩器。在實際選型時，要綜合考慮晶振的功能要求和應用特性，采用差異化分析方法，以提高電路設計效率，避免因選型不當引發誤差問題。
