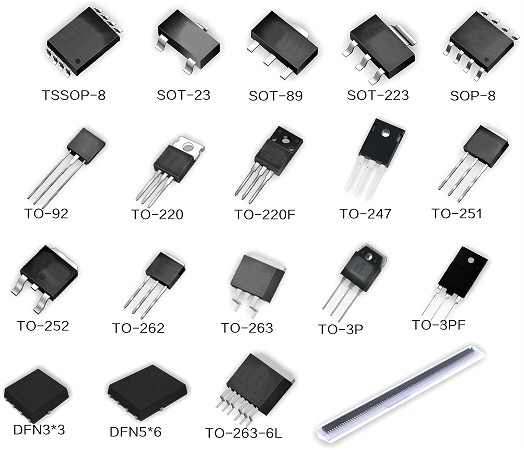

開關電源因其高效能和緊湊體積在現代電子設備中廣泛應用，但其高頻運行特性使其成為主要的電磁噪聲源之一。這種噪聲不僅可能影響電路的性能，還可能干擾其他電子設備的正常運行。因此，深入分析開關電源噪聲的產生原因并采取有效的降噪措施，對于提升設備性能和可靠性具有重要意義。
開關電源噪聲的主要成因
高頻切換操作
開關電源通過高頻切換功率管實現能量轉換。這種快速的能量切換會產生電磁干擾（EMI），尤其是在高頻運行時，噪聲頻譜范圍更廣。此外，快速上升和下降的波形時間會進一步擴展噪聲頻譜，加劇干擾問題。
寄生參數的影響
電感器、電容器以及PCB走線在高頻工作環境中表現出寄生參數（如寄生電感、寄生電容）。這些寄生參數容易引發諧振、振鈴等問題，從而產生噪聲。寄生效應在高頻環境中尤為顯著，需特別關注。
環路噪聲的傳播
不合理的PCB布局設計可能導致噪聲通過環路傳播，尤其是接地環路較大時。這種噪聲傳播不僅會導致信號失真，還可能降低系統整體性能和穩定性。
開關損耗與尖峰噪聲
功率管在開關過程中產生的電流變化會導致寄生電感中出現電壓尖峰，形成噪聲源。這些尖峰噪聲直接影響電路的穩定性，需通過設計優化加以抑制。
開關電源噪聲的有效控制策略
優化PCB設計
合理的PCB布局是降低噪聲的關鍵。應盡量縮短高頻節點的走線長度，優化接地環路面積，并減少不必要的寄生耦合。通過優化布局，可以有效抑制噪聲的產生和傳播。
選擇低寄生參數的組件
根據電路需求，選擇具有低寄生參數的電感器和電容器，以減少寄生效應引起的噪聲。同時，選擇合適的功率管開關速度，可以降低開關損耗和尖峰噪聲。
使用濾波元器件
在開關電源的輸入和輸出端添加電感濾波器、EMI濾波器等濾波元器件，以抑制噪聲傳播。旁路電容器和RC阻尼網絡也可用于減弱振鈴效應，進一步優化電路性能。
改進接地設計
良好的接地設計是提升抗干擾能力的重要手段。采用單點接地或分組接地策略，可以減少地環噪聲。同時，確保接地路徑具有低阻抗，以減少高頻噪聲的傳播。
屏蔽與隔離措施
對于強噪聲源，可采用金屬屏蔽或磁屏蔽技術，以隔離電磁干擾。此外，隔離變壓器是一種有效的解決方案，可將噪聲源與敏感電路分離，從而降低噪聲影響。
結論
開關電源的噪聲問題雖無法完全避免，但通過合理的電路設計、組件選擇以及降噪措施，可以將其影響降至最低。深入理解噪聲產生的機理并采取針對性的控制策略，不僅能夠提升開關電源的性能，還能確保設備的可靠性和穩定性。有效的噪聲控制是電子產品質量設計的重要組成部分，對于提升設備的整體性能具有重要意義。
