IGBT的電路關閉時，提到了“換流電路”。
在其中我們提到了一種情況: 當IGBT的集電極電流超過某個閾值時，寄生晶閘管會被鎖定，柵極端子失去了對集電極電流的控制，IGBT 無法關閉。
于是我們需要進行換流電路，讓晶閘管強制換流。
今天和大家一起來了解下“換流電路”。
換流:電流從一個支路向另一個支路轉移的過程稱為換流，也稱為換相。在換流過程中有的支路從通態轉移到斷態，有的支路從斷態轉移到通態。
對于器件換流，一般只適合全控器件，即MOSFET或IGBT。在大部分的電子應用中采用IGBT進行“換流”的情況更多。
IGBT的應用
換流電路主要用于控制IGBT的導通和關斷過程，以實現電流的正向和反向流動。
不過要注意，并不是所有的IGBT開關過程都需要換流，具體要看電路的情況。

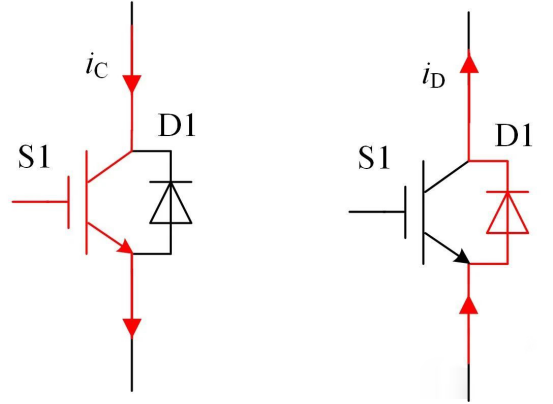

根本原因：因?yàn)镮GBT內部集成了續流二極管，在實際應用時，可能是IGBT承載電流，也有可能是內部二極管承載電流。
換流電路的應用分析

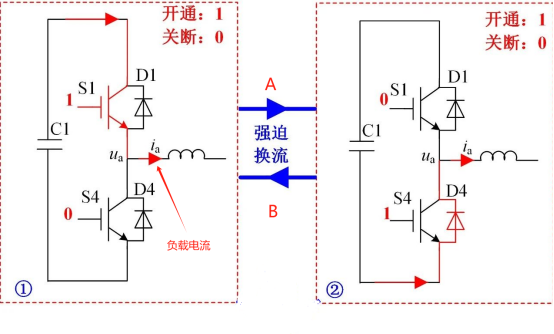

為方便大家理解，我們將換流分出兩種特性：“強制性”與“自然性”。這樣的定義會比較好理解，開頭我們提到的問題，就屬于“強制性”的范圍。如下圖：
A：1轉2過程
當1電路穩定工作時，如果要將S1關斷，D4這時就會起接力作用，這時因?yàn)樨?fù)載的存在，負載電流ia無法實現突變。待經過死區時間后（短暫），S4就會打開，ia電流方向不受影響，但電流會逐漸減少。
注意：1轉2的過程中，S1被強制性關斷，會產生關斷損耗，同時會有關斷電壓尖峰應力；
B：2轉1過程
當2電路穩定工作時，如果要將S4關斷（負載電流ia沒有變化），經過短暫死區時間后，S1打開。D4被強迫關斷，這時S1起接力作用。
注意：D4被強迫關斷，會產生反向恢復損耗，可能會存在一定的電壓尖峰應力；同時S1會產生開通損耗，有一定的電流尖峰應力；
最后我們來總結下?lián)Q流在IGBT電路中的作用：
1.強制關閉IGBT
當IGBT無法正常關閉時，換流電路可以通過特定的控制方式，強制將IGBT關閉，避免電路出現故障或損壞；
2.控制電流方向
通過換流電路，控制其正向和反向電流的流動方向，實現電流的正向和反向控制。
IGBT簡介：
IGBT 是一種功率晶體管，它將 MOSFET 和雙極晶體管的最佳特性結合在一起。 一般我們提及的都是以 N 溝道 IGBT 的基本結構為例進行說明。
它的主要應用情況，下圖以輸出容量和工作（開關）頻率的角度進行歸類。
