電壓反饋(VFB)運算放大器輸入阻抗
電壓反饋(VFB)運算放大器通常具有差模和共模兩種指定的輸入阻抗。電流反饋(CFB)運算放大器通常在每個輸入端將阻抗接地。
不同的模型可用于不同的電壓反饋運算放大器，在缺少其它信息時，使用如下圖1的模型通常比較安全。該模型中，偏置電流從無限阻抗電流源流入輸入端。
共模輸入阻抗數據手冊中的規格參數(Zcm+和Zcm–)是從任一輸入至地(不是從兩者至地)的 阻抗。差分輸入阻抗(Zdiff)是指兩個輸入之間的阻抗。
這些阻抗通常是電阻性的，且阻值 較高(10^5 至10^12Ω)，還有一些并聯電容(通常為幾pF，有時可高達20至25 pF)。大多數運算放 大器電路中，反相輸入阻抗都通過負反饋降至極低值，起重要作用的只有Zcm+和Zdiff。
電流反饋(CFB)運算放大器輸入阻抗

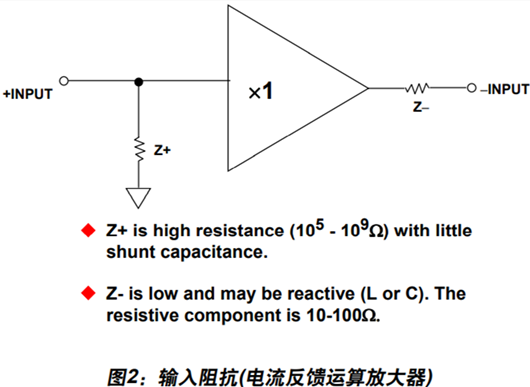

電流反饋運算放大器更加簡單，如圖2所示。同相輸入阻抗Z+是電阻性的，通常還有一些 并聯電容，且阻值較高(10^5至109^9Ω)；Z–是電抗性的(L或C，具體取決于器件)，但具有10 至100 Ω的阻性元件，根據類型不同而有所變化。
運算放大器輸入電容
在許多應用中，運算放大器的輸入電容都不會造成問題。但是，當源阻抗較高時(如光電二極管前置放大器中)，二極管電容會增大運算放大器輸入電容，而且可能需要額外的反饋電容使運算放大器穩定。對高阻抗高頻源而言，運算放大器的輸入電容應遠小于源電容。
FET運算放大器的輸入電容會產生二階效應，尤其是在用于同相模式時。輸入共模電壓會 調制電容，還可能導致失真。為了最大程度地降低該效應，應確保從每個運算放大器輸入端獲得的源阻抗(阻性與容性元件)相等。
應避免運算放大器反相輸入端存在外部雜散電容，尤其是在高速應用中。反相輸入周圍區域應去除接地層，從而最大程度地減小PC板雜散電容，此外，該引腳的所有連接都應盡量短。
如上所述，反相輸入電容會在運算放大器頻率響應中形成一個額外極點，必須 增加反饋電容以起到穩定作用。反饋電容也可以降低總閉環帶寬。
在反相模式中，電流反饋運算放大器對雜散電容不太敏感，因?yàn)榉聪噍斎胱杩归_始時較低。但是，在同相模式中，CFB運算放大器反相輸入的雜散電容會導致不穩定，應當注意避免。
