推挽電路可以由兩種結構組成：分別是上P下N，以及上N下P。其原理圖如下所示，

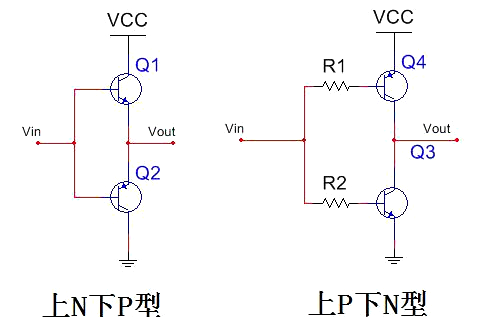

1.推挽電路兩種方式
在實際中，我們使用的推挽電路一般都是上N下P型。
但是：“為什么不使用上P下N型？“
因?yàn)樵谑褂萌龢O管時，一般N管的發射極是接地，P管的發射極是接電源。以上兩種類型，明顯上P下N型是符合習慣的。
對于這個疑問，可能很多人都不屑去回答這個問題，但是這個問題確實是電子設計初學者幾乎都會考慮的問題。所以今天就來捋一捋這兩種電路結構的區別。
先從上N下P型說起，其原理圖如下：

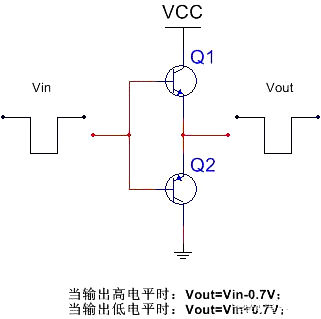

上N下P型原理圖
由上圖可知道，其輸出信號與輸入信號的相位是相同的。即輸入為高電平，輸出也是高電平。
但是根據N管的工作特點，其輸出電壓幅值會比輸入信號的幅值低0.7V。所以上N下P型的輸出幅值會受到輸入信號的限制。

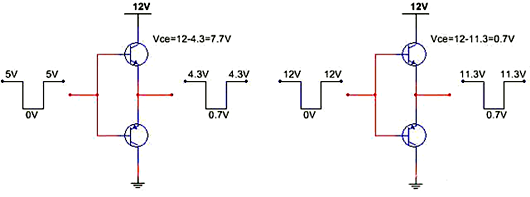

輸入電平直接影響輸出電平
這也就說明該電路對輸入信號的幅值具有一定的要求，否則可能會因?yàn)檩斎胄盘柕姆颠^低而導致后級的電平信號幅值不足。
除此之外，當輸入信號的電平過低時，如果推挽電路的輸出電流過大，會導致上N管發熱，嚴重時還可能導致其損壞。
如下圖所示：

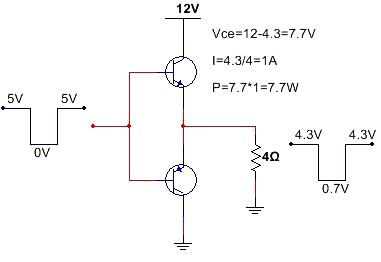

N管發熱的原因
這個結論是存在一定的道理的，但實際中，當推挽電路在做信號控制時，其中流過的電流并不會很大，所以這種情況下，上管也不容易壞。
但如果推挽電路用于驅動負載時，此時的管子可能會流過較大電流，此時若輸入信號幅度較低，則上管的發熱量真的會很嚴重。當然，下P管同樣也存在發熱的隱患。所以在設計推挽電路時，必須要注意信號、電源及負載。
對于上P下N的模型，從原理圖可以知道，該模型的輸出與輸出是反相的。即當輸入為高時，輸出則為低。
上P下N型原理圖
而實際的應用電路中，我們可以將其與上N下P模型進行對比。對比之后可以發現，上P下N模型的三極管基極會串了一個電阻，但是上N下P在實際應用中可以將其省略。
上P下N模型中要加這兩個電阻的原因是為了將上P管與下N管進行信號隔離。假如不進行信號隔離，從原理圖中可以知道，上P管的信號其實是會影響下N管的。

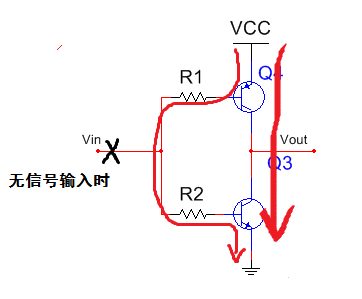

去掉基極電阻會導致串通現象
該電路相對于“上N下P”來說，該電路多了兩個電阻，從成本上，上P下N型不具有優勢。
那這兩個電阻能不能去掉呢？
答案肯定是不能！ 如上圖：
從以上電路中可以知道，當P管導通時，其信號會流經N管，這時就會導致P、N管的串通問題。所以該電阻不能省。可能很多人覺得，加兩個電阻沒什么，但是如果放在實際生產中，假如一個電阻的價格為0.1分，則生產一千萬個產品則意味著“因?yàn)檫@兩個電阻，成本將直接地上升一萬元。”
另外，我們往往以為加了一個電阻之后就萬事大吉了，其實并不是。盡管加了電阻，我們還要嚴格保證輸入端要一直有信號且其信號的幅值足夠高，否則一樣會導致串通問題。

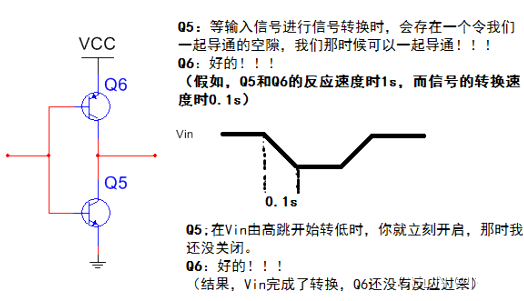

但是，即使能夠保證控制信號的幅值足夠高，但是當信號在進行“高——低”轉換的時候，其中必會經過一個信號的轉換區間，這說明，在信號進行跳變時，依舊會存在串通的問題。
要解決這個問題，就要求控制信號的壓擺率遠遠大于三極管的導通時間（即在保證三極管還沒做出開關反應時，控制信號就已經完成了信號轉換，以避免串通現象）。
大家可以去查查通用三極管的開關時間，查完之后你或許就會發現，上P下N型推挽電路的要求未免也太苛刻了。當然，上P下N模型只是在柵極型（即三極管模型）中才會存在如此多的缺點，在場效應管（mos管）中還是很受歡迎的。
