MOSFET在MATLAB中的連接

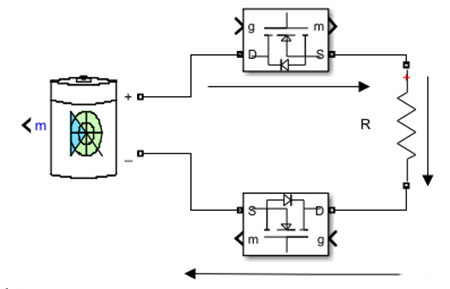

圖5中，MOSFET管充當開關時，將S,D端連入回路中；g,m端連接控制器或者信號發生器，通過輸入信號來控制MOSFET的閉合和斷開。
圖6中，MOSFET直接導通，相當于導線的作用。
MOSFET的工作原理
1)當MOSFET正接時，在回路中充當開關。
N-MOSFET：在導通時，電流由D級流向S級。
P-MOSFET：在導通時，電流由S級流向D級。
2)導通時不論N溝道還是P溝道MOS管，都是G極電壓與S極進行比較。
N溝道： UG>US時導通。 （簡單認為）UG=US時截止。
P溝道： UG<US時導通。 （簡單認為）UG=US時截止。
3)飽和導通問題：(US和UG相差多少才屬于導通飽和)
不同的MOS管功用不同，需要的壓差也不同，所以達到飽和時的壓差也不同。
信號切換用MOS管： UG比US大3V---5V即可，實際上只要導通即可，不必須飽和導通。
電壓通斷用MOS管： UG比US應大于10V以上，而且開通時必須工作在飽和導通狀態。
P-MOSFET和N-MOSFET條件相反。
