H橋電機控制電路

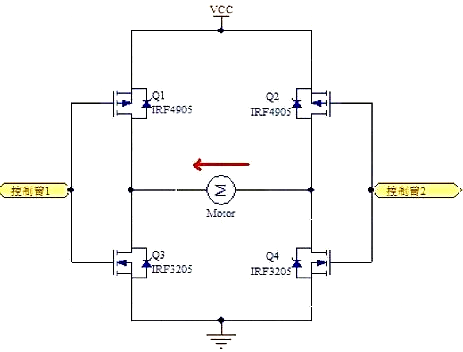

所謂的H橋電路就是控制電機正反轉的。下圖①就是一種簡單的H橋電路，它由2個P型場效應管Q1、Q2與2個N型場效應管Q3、Q4組成，所以它叫P一MOS管H橋。
如圖所示：
H橋電機正反轉換控制電路
橋臂上的4個場效應管相當于4個開關，P型管在柵極為低電平時導通，高電平時關閉; N型管在柵極為高電平時導通，低電平時關閉。場效應管是電壓控制型元件，柵極通過的電流幾乎為“零”。
在連接好電路后，控制臂1置高電平(u=vcc)，控制器臂2置低電平(u=0)時，Q1、Q4關閉，Q2、Q3導通，電機左端低電平，右端高電平，所以電流沿箭頭方向流動。設為電機正轉。
控制臂1置低電平，控制臂2置高電平時，Q2、Q3關閉，Q1、Q4導通，電機左端高電平，右端低電平，所以電流沿箭頭方向流動。設為電機反轉。
當控制臂1、2均為低電平時，Q1、Q2導通，Q3、Q4關閉，電機兩端均為高電平，電機不轉; 當控制臂1、2為高電平時，Q1、Q2關閉，Q3、Q4導通，電機兩端均為低電平，電機也不轉。
見圖電動機：
電動機120w
所以，此電路有一個優點就是無論控制臂狀態如何(絕不允許懸空狀態)，H橋都不會出現“共態導通”(短路)，很適合我們使用。
(另外還有4個N型場效應管H橋，內阻很小，有“共態導通”現象，柵極驅動電路較復雜，或用專用驅動片來完成)。
