三極管與門、或門和非門實例
與門、或門和非門是數字電路中常用的三個器件，這里以三極管為例說明他們的實現原理。
1、與門

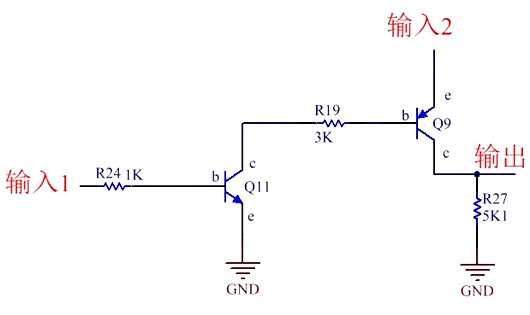

分析：當輸入1為高電平+5V，輸入2也為高電平+5V時，Q11基極通過R24接到+5V,發射極接地，形成回路，Q11導通，Q9發射極接+5V，基極通過R19以及導通的Q11接地，形成回路，從而Q9導通，導通后Q9的發射極和集電極壓降為0.3V，則輸出點電壓為+4.7V，即為數字量1；
當輸入1為低時，Q11集電極和發射極未導通，Q9的發射極和基極無法形成回路，則Q9的集電極和發射極不能導通，輸出被拉到地端，即輸出數字量0；輸入2為低時，則Q9的Ueb不可能大于0.7V，即Q9的發射極與集電極不能導通，輸出點電平被鉗位到地端，即低電平。
2、或門

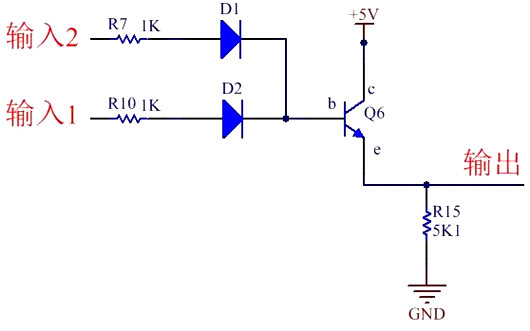

分析：當輸入1或輸入2為高電平+5V時，Q6的基極接到+5V，發射極接地，Q6的集電極和發射極導通，導通后壓降Uce為0.3V，則輸出點電壓為4.7V，即輸出點輸出數字量1；當輸入皆為低電平時，Ube <0.7V，Q6集電極和發射極不能導通，輸出被拉到地端，輸出為低電平。
3、非門

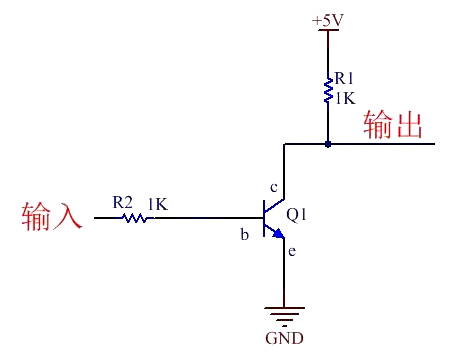

分析：當輸入為高電平＋５Ｖ時，Q1基極與發射極間Ube> 0.7V，Q1導通，輸出點電壓為Q1的集電極和發射極之間的壓降，即0.3V，即輸出為數字量0；當輸入為低時，Q1集電極和發射極之間未導通，輸出電壓為上拉的電壓，+5V，即數字量1。
