電壓跟隨器，顧名思義，是一種輸出電壓跟隨輸入電壓的變化而變化的元件，現已廣泛應用于電路中，電壓跟隨器是一個共集電極電路，又稱為射極輸出器，其電壓增益為一，具有輸入阻抗高，輸出阻抗低的特點。
電壓跟隨器的作用：一緩沖
電壓跟隨器的作用之一就是緩沖，在一定程度上可以避免由于輸出阻抗較高，而下一級輸入阻抗較小時產生的信號損耗，起到承上啟下的作用。
電壓跟隨器的作用：二隔離
電壓跟隨器的作用之二就是隔離，由于電壓跟隨器具有輸入阻抗高，輸出阻抗低的特點，使得它對上一級電路呈現高阻狀態，而對下一級電路呈現低阻狀態，常用于中間級，以隔離前后級電路，消除它們之間的相互影響。在HIFI電路中就包含電壓跟隨器，將其置于前級和功放之間，用于消除揚聲器的反電動勢對前級的干擾，使得音質更加清晰。
電壓跟隨器的作用三：阻抗匹配、提高帶載能力
電壓跟隨器的作用之三就是阻抗匹配、提高帶載能力。由于電壓跟隨器具有輸入阻抗高，而輸出阻抗低的特點，使得它在電路中可以完成阻抗匹配的功能，從而使下一級放大電路工作在更好的狀態下。在很多電吉他效果器的電路中就包含電壓跟隨器，接在音色處理電路前面，使得音色更加完美，提高輸入阻抗，減小輸入電容，為應用高品質的電容提供保證。
電壓跟隨器自激振蕩問題
通常電壓跟隨器用于信號功率放大、隔離等。本例中，使用分壓電阻進行參考電壓輸出，跟隨器輸出參考電壓至單片機ADC參考源。

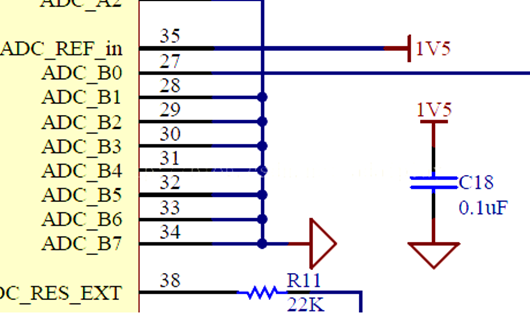

電路如圖所示：
實際電路板測試5塊，其中2塊電壓正常，參考電壓為1.5V，其他三塊電壓異常，波形凌亂，產生自激振蕩。
該現象原因?yàn)檩敵龆颂砑覥18輸出電容導致，去掉該電容則輸出正常。
也可以在跟隨器輸出端添加合適阻值的電阻，然后電容保不去掉。其原理也為調整輸出反饋頻率和自激振蕩頻率不在一個頻段上。
