LL4148二極管的作用：在電路中起到控制電流接通或關斷的作用，成為一個理想的電子開關。

ll4148和1n4148區別：1N4148是插件DO-35封裝，LL4148 是LL34貼片封裝。

擴展資料：

LL4148是一款釋放小信號的二極管。

基本參數

二極管類型：小信號

封裝形式：MiniMELF

SMD標號：色帶標識陰極

針腳數：2

外徑：1.5mm

外部長度/高度：3.7mm

封裝類型：MiniMELF

帶子寬度：8mm

表面安裝器件：表面安裝

工作特征

重復正向電流, Ifrm 峰值：450MA

電流,If 平均：150mA

電壓,Vrrm：100V

正向電壓 Vf 最大：1V

時間, trr 最大：8ns

電流, Ifs 最大：2A

正向電流, If 最大：200mA

電壓, Vr 最高：75V

電流, Ifsm：2A

結溫, Tj 最高：175°C

功率, Ptot：500mW

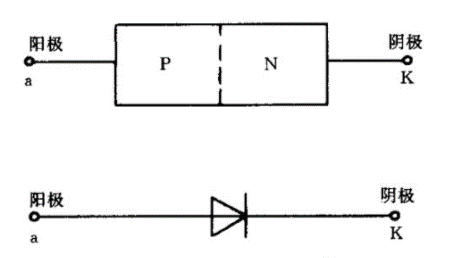

工作原理：

半導體二極管導通時相當于開關閉合（電路接通），截止時相當于開關打開（電路切斷），所以二極管可作開關用，常用型號為in4148。由于半導體二極管具有單向?qū)щ姷奶匦?，在正偏壓下pn結導通，在導通狀態下的電阻很小，約為幾十至幾百歐;在反向偏壓下，則呈截止?fàn)顟B(tài)，其電阻很大，一般硅二極管在10mω以上，鍺管也有幾十千歐至幾百千歐。利用這一特性，二極管將在電路中起到控制電流接通或關斷的作用，成為一個理想的電子開關。

工作特性

開關二極管從截止(高阻狀態)到導通(低阻狀態)的時間叫開通時間;從導通到截止的時司叫反向恢復時間;兩個時司之和稱為開關時間。一般反向恢復時司大于開通時司，故在開關二極管的使用參數上只給出反向恢復時間。開關二極管的開關速度是相當快的，像硅開關二極管的反向恢復時司只有幾納秒，即使是鍺開關二極管，也不過幾百納秒。 　　開關二極管具有開關速度快、體積小、壽命長、可靠性高等特點，廣泛應用于電子設備的開關電路、檢波電路、高頻和脈沖整流電路及自動控制電路中。

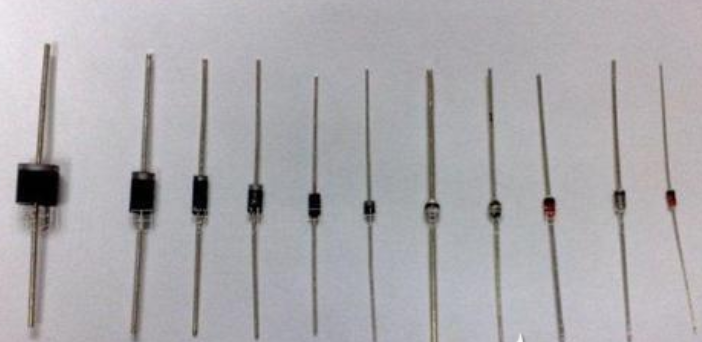

種類

開關二極管分為普通開關二極管、高速開關二極管、超高速開關二極管、低功耗開關二極管、高反壓開關二極管、硅電壓開關二極管等多種。

（1）普通開關二極管：常用的國產普通開關二極管有2ak系列鍺開關二極管，表4-8為2ak系開關二極管的主要參數。

（2）高速開關二極管：高速開關二極管較普通開關二極管的反向恢復時間更短，開、關頻率更快。常用的國產高速開關二極管有2ck系列；進口高速開關二極管有1n系列、1s系列、1ss系列（有引線塑封）和rls系列（表面安裝）。 　　

（3）超高速開關二極管：常用的超高速二極管有1ss系列（有引線塑封）和rls系列（表面封裝）。 　

（4）低功耗開關二極管：低功耗開關二極管的功耗較低，但其零偏壓電容和反向恢復時間值均較高速開關二極管低。常用的低功耗開關二極管有rls系列（表面封裝）和1ss系列（有引線塑封）。 　　

（5）高反壓開關二極管：高反壓開關二極管的反向擊穿電壓均在220v以上，但其零偏壓電容和反向恢復時間值相對較大。常用的高反壓開關二極管有rls系列（表面封裝）和1ss系列（有引線塑封） 。 　

（6）硅電壓開關二極管 ：硅電壓開關二極管是一種新型半導體器件，有單向電壓開關二極管和雙向電壓開關二極管之分，主要應用于觸發器、過壓保護電路、脈沖發生器及高壓輸出、延時、電子開關等電路。
