LED 在生活中處處可見，有顯示屏的，也有照明的，但是有很多人不知道 LED 燈需要 LED 驅動器來驅動，LED 設計中，對于紋波，理論上和實際上都是一定存在的。下面來介紹驅動紋波處理方法的相關知識。

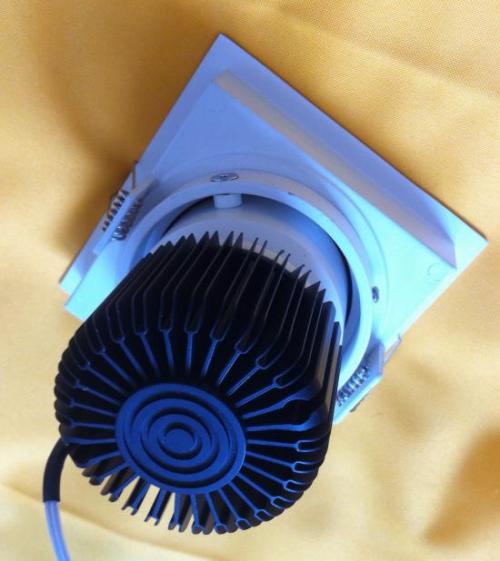

LED 驅動器
通常抑制或減少它的做法有五種：
加大電感和輸出電容濾波
根據 LED 驅動電源的公式，電感內電流波動大小和電感值成反比，輸出紋波和輸出電容值成反比。所以加大電感值和輸出電容值可以減小紋波。
輸出紋波與輸出電容的關系：vripple=Imax/(Co×f)?？梢钥闯觯哟筝敵鲭娙葜悼梢詼p小紋波。
通常的做法，對于輸出電容，使用鋁電解電容以達到大容量的目的。但是電解電容在抑制高頻噪聲方面效果不是很好，而且 ESR 也比較大，所以會在它旁邊并聯一個陶瓷電容，來彌補鋁電解電容的不足。
同時，LED 驅動電源工作時，輸入端的電壓 Vin 不變，但是電流是隨開關變化的。這時輸入電源不會很好地提供電流，通常在靠近電流輸入端(以 BucK 型為例，是 SWITcH 附近)，并聯電容來提供電流。
二級濾波，就是再加一級 LC 濾波器
LC 濾波器對噪紋波的抑制作用比較明顯，根據要除去的紋波頻率選擇合適的電感電容構成濾波電路，一般能夠很好的減小紋波。但是，這種情況下需要考慮反饋比較電壓的采樣點。
采樣點選在 LC 濾波器之前(Pa)，輸出電壓會降低。因?yàn)槿魏坞姼卸加幸粋€(gè)直流電阻，當有電流輸出時，在電感上會有壓降產生，導致電源的輸出電壓降低。而且這個壓降是隨輸出電流變化的。
LED 驅動電源輸出之后，接 LDO 濾波
這是減少紋波和噪聲最有效的辦法，輸出電壓恒定，不需要改變?cè)械姆答佅到y(tǒng)，但也是成本最高，功耗最高的辦法。任何一款 LDO 都有一項指標：噪音抑制比。
經過 LDO 之后，紋波一般在 10mV 以下。
在二極管上并電容 C 或 RC
二極管高速導通截止時，要考慮寄生參數。在二極管反向恢復期間，等效電感和等效電容成為一個 RC 振蕩器，產生高頻振蕩。為了抑制這種高頻振蕩，需在二極管兩端并聯電容 C 或 RC 緩沖網絡。電阻一般取 10Ω-100Ω，電容取 4.7pf-2.2nf。
在二極管上并聯的電容 C 或者 RC，其取值要經過反復試驗才能確定。如果選用不當，反而會造成更嚴重的振蕩。
二極管后接電感(EMI 濾波)
這也是常用的抑制高頻噪聲的方法。針對產生噪聲的頻率，選擇合適的電感元件，同樣能夠有效地抑制噪聲。需要注意的是，電感的額定電流要滿足實際的要求。
