一、基本概念與原理
三極管最主要的功能是電流放大（模擬電路）和開關作用（數字電路），常用的三極管有：S9014、S8550等型號。

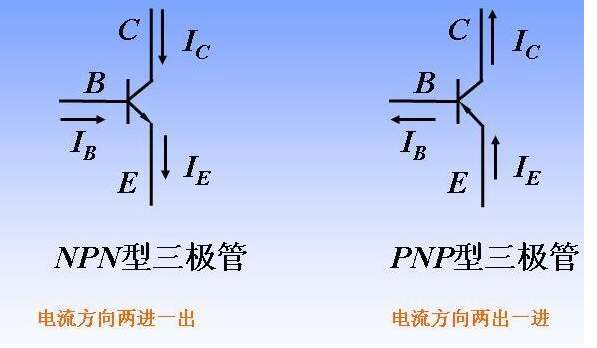

三極管由兩個PN結構成，共用的一個電極成為三極管的基極(用字母b表示)。其他的兩個電極成為集電極(用字母c表示)和發射極(用字母e表示)。由于不同的組合方式，形成了一種是NPN型的三極管，另一種是PNP型的三極管。
三極管最基本的作用是放大作用，它可以把微弱的電信號變成一定強度的信號，當然這種轉換仍然遵循能量守恒，它只是把電源的能量轉換成信號的能量罷了。

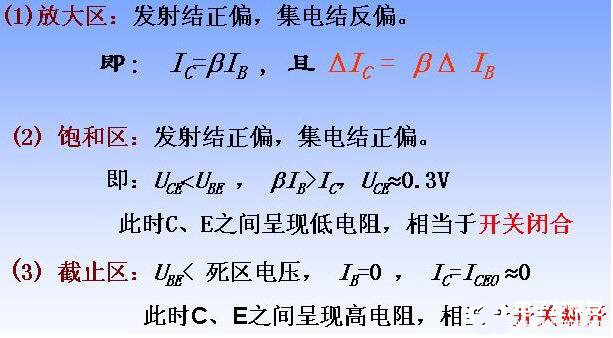

三極管有一個重要參數就是電流放大系數β。當三極管的基極上加一個微小的電流時，在集電極上可以得到一個是基極電流β倍的電流，即集電極電流。集電極電流隨基極電流的變化而變化，并且基極電流很小的變化可以引起集電極電流很大的變化，這就是三極管的放大作用。

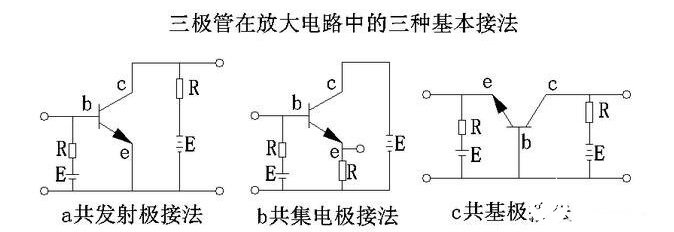

二、三極管放大電路設計與應用
在電路設計當中，應用最多的當屬三極管，它常常把微弱小信號經過放大來驅動蜂鳴器、LED、繼電器等需要較大電流的器件。
三、三極管開關電路設計與應用

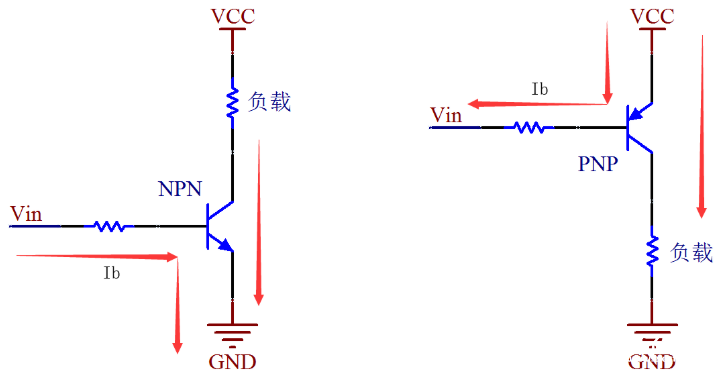

晶體管作為開關使用時，要用PNP型來控制接Vcc的引線（作為下管），用NPN型的晶體管來控制接地的引線（作為上管）；（P/N-MOS管也是同樣道理）
下面詳細介紹10種三極管開關驅動電路圖
（1） NPN/PNP三極管反相器電路：Vin無輸入電位，Q1截止；Vin高電平時Q1導通，Q2基極得高電位，Q2截止。

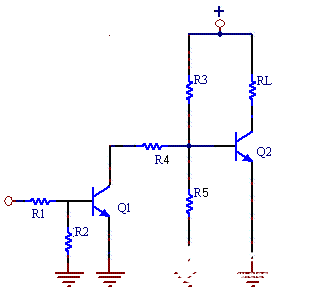

（2）兩只NPN三極管反相器電路： Vin無輸入電位Q1截止,Q2導通；Vin接入高電平Q1導通，促使Q2基極電位下級,Q2截止。
（3）PNP三極管開關電路：當輸入端懸空時Q1截止。VIN輸入端接入低電平時，Q1導通，繼電器吸合。

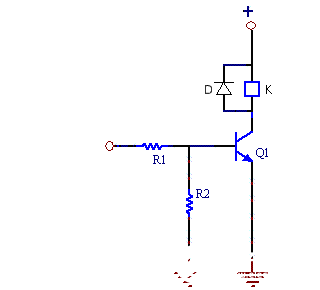

（4）PNP三極管開關電路：當Vin無輸入電位時Q1截止；Vin接入高電平Q1導通，繼電器吸合。
（5）三極管下拉電阻：當有高電位輸入時Q導通，因E-C導通，又因有負載電阻，所以輸出看作是低電平。
（6）三極管上拉電阻：當有高電位輸入時Q導通，因E-C導通，又因有負載電阻，所以輸出看作是高電平。

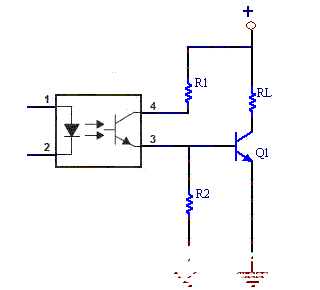

（7）光藕控制NPN三極管-1

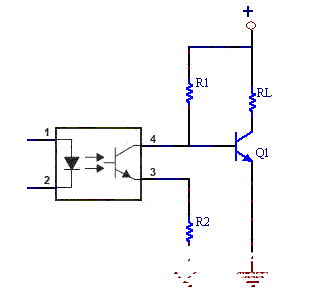

（8）光藕控制NPN三極管-2
（9）光藕控制PNP三極管-1
（10）光藕控制PNP三極管-2
