電力二極管概述
電力二極管（Power Diode）在20世紀50年代初期就獲得應用，當時也被稱為半導體整流器；它的基本結構和工作原理與信息電子電路中的二極管是一樣的，都以半導體PN結為基礎，實現正向?qū)ā⒎聪蚪刂沟墓δ?；電力二極管是不可控器件，其導通和關斷完全是由其在主電路中承受的電壓和電流決定的。

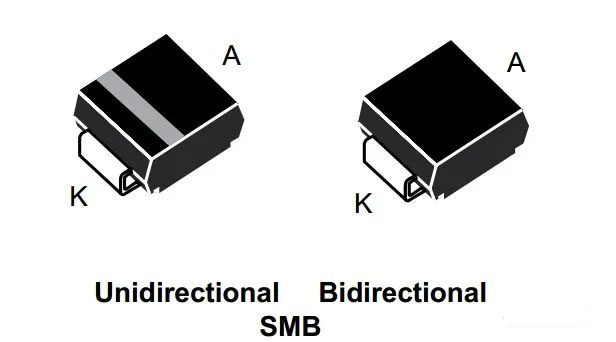

電力二極管實際上是由一個面積較大的PN結和兩端引線以及封裝組成的，從外形上看，主要有螺栓型和平板型兩種封裝。
電力二極管與普通二極管的區別
一、指代不同
1、電力二極管：也被稱為半導體整流器；它的基本結構和工作原理與信息電子電路中的二極管是一樣的，都以半導體PN結為基礎，實現正向?qū)?、反向截止的功?/div>
2、普通二極管：電子元件當中，一種具有兩個電極的裝置，只允許電流由單一方向流過，許多的使用是應用其整流的功能。
二、特性不同
1、電力二極管：恢復過程很短特別是反向恢復過程很短（5μs以下）。正向恢復過程中也不會有明顯的電壓過沖；在反向耐壓較低的情況下其正向壓降也很小，明顯低于快恢復二極管。
2、普通二極管：最大的特性就是單向?qū)щ?，也就是電流只可以從二極管的一個方向流過。
三、作用不同
1、電力二極管：反向耐壓提高時其正向壓降也會高得不能滿足要求，因此多用于200V以下的低壓場合。
2、普通二極管：作用有整流電路，檢波電路，穩壓電路，各種調制電路，主要都是由二極管來構成的。
另外電力二極管主要用于高電壓、大功率場合，這種管實際就是一個面積很大的PN結。故其額定整流電流通常可達數十安至數百安，由于這種管的PN結電容太大了，其只適用于工頻場合，對于大功率的肖特基管因其耐壓值不高，只適合處理高頻大電流，快恢復管則多用于處理高頻高壓大電流。電力管與普通管的主要區別就是額定工作電流這個指標，前者都在數十安以上，后者在 數十安以下。另外電力管都帶有散熱板以便散熱，而普通管則很少有。
