什么是開關二極管？開關二極管可以說是一個非?；镜脑?，開關二極管反應迅速且結電容小，它在電路中的作用就是開關和隔離，主要應用于電子計算機領域及開關電路等。那么你知道高頻性能良好的開關二極管工作原理是什么嗎？

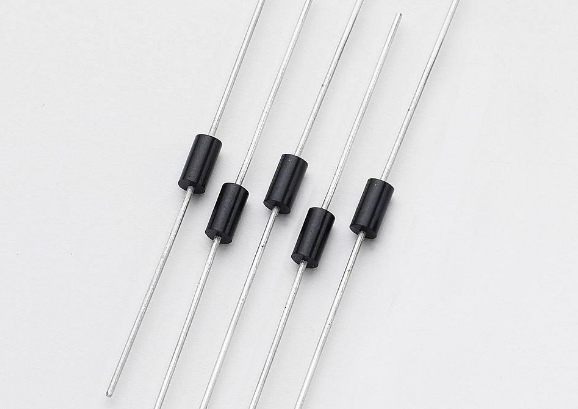

什么是開關二極管
開關二極管是半導體二極管的一種，是為在電路上進行"開"、"關"而特殊設計制造的一類二極管。它由導通變?yōu)榻刂够蛴山刂棺優閷?dǎo)通所需的時間比一般二極管短，常見的有2AK、2DK等系列，主要用于電子計算機、脈沖和開關電路中。

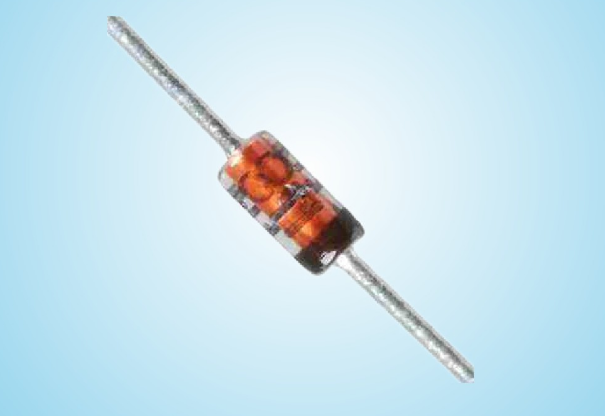

開關二極管工作原理是什么
半導體二極管導通時相當于開關閉合（電路接通），截止時相當于開關打開（電路切斷），所以二極管可作開關用，常用型號為1N4148。由于半導體二極管具有單向?qū)щ姷奶匦裕谡珘合翽N結導通，在導通狀態下的電阻很小，約為幾十至幾百歐；在反向偏壓下，則呈截止?fàn)顟B(tài)，其電阻很大，一般硅二極管在10ΜΩ以上，鍺管也有幾十千歐至幾百千歐。利用這一特性，二極管將在電路中起到控制電流接通或關斷的作用，成為一個理想的電子開關。
以上的描述，其實適用于任何一支普通的二極管，或者說是二極管本身的原理。但針對于開關二極管，最重要的特點是高頻條件下的表現。
高頻條件下，二極管的勢壘電容表現出來極低的阻抗，并且與二極管并聯。當這個勢壘電容本身容值達到一定程度時，就會嚴重影響二極管的開關性能。極端條件下會把二極管短路，高頻電流不再通過二極管，而是直接繞路勢壘電容通過，二極管就失效了。而開關二極管的勢壘電容一般極小，這就相當于堵住了勢壘電容這條路，達到了在高頻條件下還可以保持好的單向?qū)щ娦缘男Ч?/div>

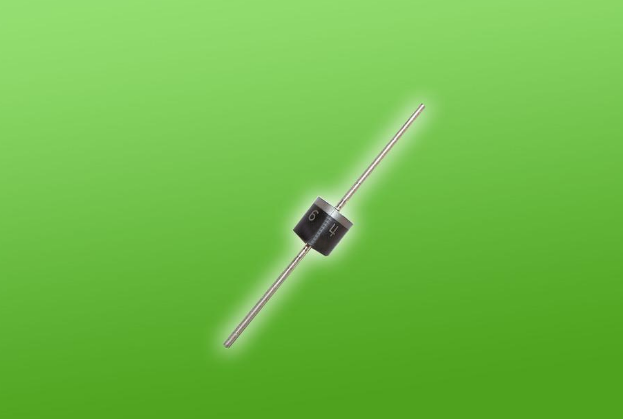

開關二極管種類有哪些
開關二極管分為普通開關二極管、高速開關二極管、超高速開關二極管、低功耗開關二極管、高反壓開關二極管、硅電壓開關二極管等多種。
普通開關二極管
常用的國產普通開關二極管有2AK系列鍺開關二極管，表4-8為2AK系開關二極管的主要參數。
高速開關二極管
高速開關二極管較普通開關二極管的反向恢復時間更短，開、關頻率更快。
常用的國產高速開關二極管有2CK系列。
進口高速開關二極管有1N系列、1S系列、1SS系列（有引線塑封）和RLS系列（表面安裝）。
超高速開關二極管
常用的超高速二極管有1SS系列（有引線塑封）和RLS系列（表面封裝）。
低功耗開關二極管
低功耗開關二極管的功耗較低，但其零偏壓電容和反向恢復時間值均較高速開關二極管低。
常用的低功耗開關二極管有RLS系列（表面封裝）和1SS系列（有引線塑封）。
高反壓開關二極管
高反壓開關二極管的反向擊穿電壓均在220V以上，但其零偏壓電容和反向恢復時間值相對較大。
常用的高反壓開關二極管有RLS系列（表面封裝）和1SS系列（有引線塑封）。
硅電壓開關二極管
硅電壓開關二極管是一種新型半導體器件，有單向電壓開關二極管和雙向電壓開關二極管之分，主要應用于觸發器、過壓保護電路、脈沖發生器及高壓輸出、延時、電子開關等電路。
單向電壓開關二極管也稱轉折二極管，郵PnPN四層結構的硅半導體材料組成，其正向?yàn)樨?fù)阻開關特性（指當外加電壓升高到正向轉折電壓值時，開關二極管由截止?fàn)顟B(tài)變?yōu)閷?dǎo)通狀態，即由高阻轉為低阻），反向?yàn)榉€(wěn)定特性。雙向電壓二極管由NPnPN五層結構的硅半導體材料組成，其正向和反向均具有相同的負阻開關特性。
